    中医体质辨识仪传感器的转换原理

    目前,公知的脉象仪均是在单点采取脉象,如上海中医药大学的九路脉象仪,虽然它由九路信号放大电路,模/数转换电路和计算机电路组成,但其探头,也就是压力传感器为设在一点的触头,虽然可将一点的脉象测得很准,但毕竟只能采取某一点的脉象。而人体腕部的脉象分为寸、关、尺、寸上、尺下五个位置,故它采取的脉象不全面,同时也就无法对上述几个位置处的脉象间的关系作出分析。


    本实用新型的目的,就是针对上述现有技术的不足,提供一种可同时对寸、关、尺、寸上、尺下五个位置处的脉象进行采集和分析的中医体质辨识仪。

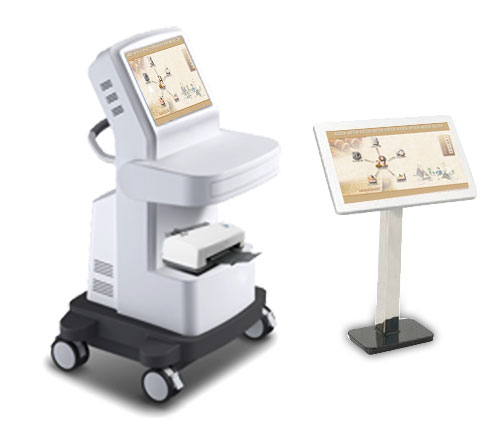

中医体质辨识仪传感器的转换原理


    本实用新型的目的是这样实现的中医体质辨识仪由五单元压力传感器,五路信号放大电路,模/数转换电路,计算机电路经导线相连组成;其中五路信号放大电路和模/数转换电路与上述现有技术中的九路信号放大电路和模/数转换电路原理相同,也可以说是选用上述九路中的五路,与计算机电路同为现有技术;五单元压力传感器采取并排布置为一列的形式做成一体,分另对应于上述的寸、关、尺、寸上、尺下五个位置,与五路信号放大电路通过导线相连。

    采用上述技术方案,可全面采取脉象信息,符合中医诊脉原理,对疾病诊断更加准确。

    以下结合附图和实施例对本实用新型进一步说明。

    图1是本实用新型的原理方框图;图2是本实用新型的压力传感器的整体结构视图;图3是本实用新型的压力传感器的一个单元的结构示意图;图4是本实用新型的压力传感器核心的压力一电压转换原理图;图5是本实用新型的压力传感器的一个单元的电原理图。

    图中1,压力传感器;2,架梁;3,表架;4,传感器核心;5,旋帽;6,外壳;7,螺杆;8,应变片;9,悬臂梁;10,探头;11,动脉;12,皮肤。

    首先参照

    图1,压电传感器电路,五路信号放大电路,模/数转换电路,计算机电路串接在一起构成本实用新型的中医体质辨识仪。

    再参照图2,五个相同的压电传感器1用架梁2、表架3并列布置在一起,形成一分别对应于人腕处寸、关、尺、寸上、尺下五个位置的五单元压电传感器。


    参照图3、4、5,一个单独的压力传感器由外壳6,旋帽5,螺杆7,探头10,传感器核心4组成;旋帽5通过装在外壳6中的螺杆7与探头10相连,传感器核心4装在探头10中,在传感器核心4中装有一压力一电压转换电路,如图4、5所示,悬臂梁9的两侧各装有二片应变片,R1-R4为应变片组成的桥臂,Rt1、Rt2为温度补偿电阻,W0为电桥初试调零电位器,r1、r2为灵敏度调整电阻。

中医体质辨识仪传感器的转换原理


    使用时,将五单元压力传感器1置于人的腕部,旋动螺帽5,调整探头10的压力,在切脉压力的作用下,探头4按压到人体腕部的寸、关、尺、寸上、尺下处,由于探头10加压,挠动脉及周围组织对探头形成反作用力下,与此同时,脉长的搏动力△F也作用在探头10上,探头4所受的力F+△F传递到传感器核心4的复式悬臂梁9上,使梁产生应变,贴在悬臂梁上的四个应变片8同时产生应变,导致电阻值变化,而由应变片接成的惠斯登电桥输出电压也随之改变,传感器从而完成由压力转换成电压的转换过程。电压信号输入五路信号放大电路,经放大后再经模/数转换电路将电压信号转变为数字信号,传至计算机电路,由计算机对信号进行分析,从而诊断疾病。

    权利要求1.一种中医体质辨识仪,由传感器,信号放大电路,模/数转换电路,计算机电路经导线相连组成,其特征在于,传感器采用五路传感器,采用并排布置为一列的一体形式。

    专利摘要一种中医体质辨识仪,由传感器,信号放大电路,模/数转换电路,计算机电路经导线相连组成,由于采用五路传感器并排布置为一列的形式,故可分别采取寸、关、尺、寸上、尺下五个位置的脉象,从而对疾病诊断更加准确。
